圣能阀控式密封铅酸蓄电池组的容量试验

发布时间：2024-01-11 15:35:03

在数据中心中,阀控式密封圣能铅酸蓄电池组作为备用电源在系统中的作用非常重要。铅酸蓄电池工作状态的稳定与否、性能好坏都与UPS系统的输出稳定性和可靠性息息相关。蓄电池组容量监测研究的意义在于提高UPS的利用率,实时在线监控蓄电池组的健康状态,提供高效率的电池管理,提高后备电源系统的稳定性和可靠性,同时可保障铅酸蓄电池的使用寿命、避免安全隐患及经济损失,减少人工成本。
  
  定期对阀控式密封铅酸蓄电池(以下简称蓄电池)组进行容量测试,有利于掌握蓄电池组的工况,避免故障隐患的长期存在,保证供电系统运行中的可靠性。
  
  根据联通动力维护规程,圣能蓄电池组使用三年必须进行容量试验,使用六年后每年进行一次容量试验,准确地监测电池组的容量,确保在市电和电源设备出现故障时,蓄电池组能够保障通信设备续航的时间。
  
  1 蓄电池组的容量测试方法
  
  蓄电池组容量的测量,视情况不同可用下列三种方法进行测量。
  
  (1)离线式测量法
  
  在采用离线式测量法进行圣能蓄电池的容量试验时,应按下述步骤进行:
  
  ①将充满电后的蓄电池组脱离供电系统静置1～24h,在环境温度为25±5℃的条件下开始放电;
  
  ②放电开始前应测量蓄电池的端电压,放电期间应测记蓄电池的放电电流、时间及环境温度,放电电流波动不得超过规定值的1%;
  
  ③放电期间应测量蓄电池的端电压及室温,测量时间间隔为:10h率放电30min、3h率放电20min、1h率放电5min。在放电末期要随时测量,以便准确地确定达到放电终止电压的时间;
  
  ④放电电流乘以放电时间即为圣能蓄电池组的容量。蓄电池按10h率放电时,如果温度不是25℃时,则应将实际测量的容量按下式换算成25℃时的容量Ce:
  
  (1)式中,t——放电时的环境温度(℃);
  
  K——温度系数;
  
  10h率放电时,K=0.006/℃
  
  3h率放电时,K=0.008/℃
  
  1h率放电时,K=0.01/℃
  
  Cr——试验温度下的电池容量。
  
  ⑤放电结束后,要对圣能蓄电池组充电,充入电量应是放出电量的1.2倍。
  

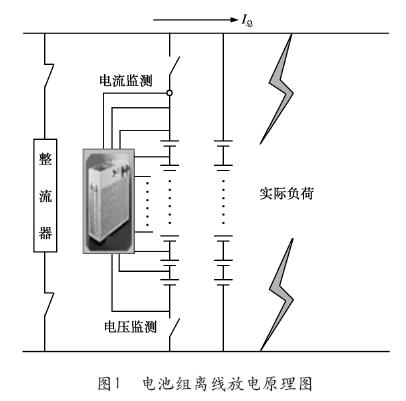

  电池组离线放电原理图如图1所示。
